Wie früher schon erwähnt gibt es im Strang in der A-Säule kein GYBU Kabel.
Das BNBU liefert offenbar Dauerstrom (30 oder 15).
Habe das graurote Schlusslichtkabel für die Schalterbeleuchtung (Pin 11) aus dem Strang abgezweigt.
So funktioniert alles.

Rot vom vorhandenen Stecker.
Braunblau hat einen Abzweig im Strang, siehe Foto in #15. Foto aus einem anderen Beitrag. Hier sind die Farben am X6 wie bei mir.

Kommt ihr denn mit Post #7 von Vanagaudi nicht weiter? Das ist doch, in Verbindung mit dem Foto in Post #6 ziemlich aufschlussreich und eindeutig.


Ja das hilft zwar aber ich habe wie gesagt nur drei Adern. Die Farben sind ebenfalls nicht identisch. Der Crafter hat rot, braun und braun/grün ...

Es gibt einen Teilerfolg.
Mit den alten Kabeln geht offenbar alles außer die Beleuchtung der Schalter.
Rot auf 1
Braun auf 2
Braungrün auf 12

Das braunblaue vom X6 am SAM konnte ich aus dem Strang anzapfen.
An PIN 11 angelegt Leuchten die Schalter, gehen aber dauerhaft nicht aus.
Eine Idee woran ...

Nur nochmal zur Sicherheit:
Die X6 am SAM ist die Steuerung für die DBE.
Wenn ja:
Strippe vom braunblauen Abzweiger zur Leuchte ziehen.
Würde es dann wie folgt anpinnen:
Rot auf 1
Braun auf 2
Braunblau auf 11
Braungrün auf 12

Der Kabelbaum in meinem Auto passt glaube ich nicht zu deinem Schaltplan.
Kein graublau, auch kein rotgrün.

Am Steuergerät stecken in X6 rot, braunblau und braungrün.
Die gehen im Strang ohne weitere Steckverbindung nach oben.

Von der A Säule zum Dach gibt es Abzweiger in den Farben ...

Der Stecker versteckt sich.

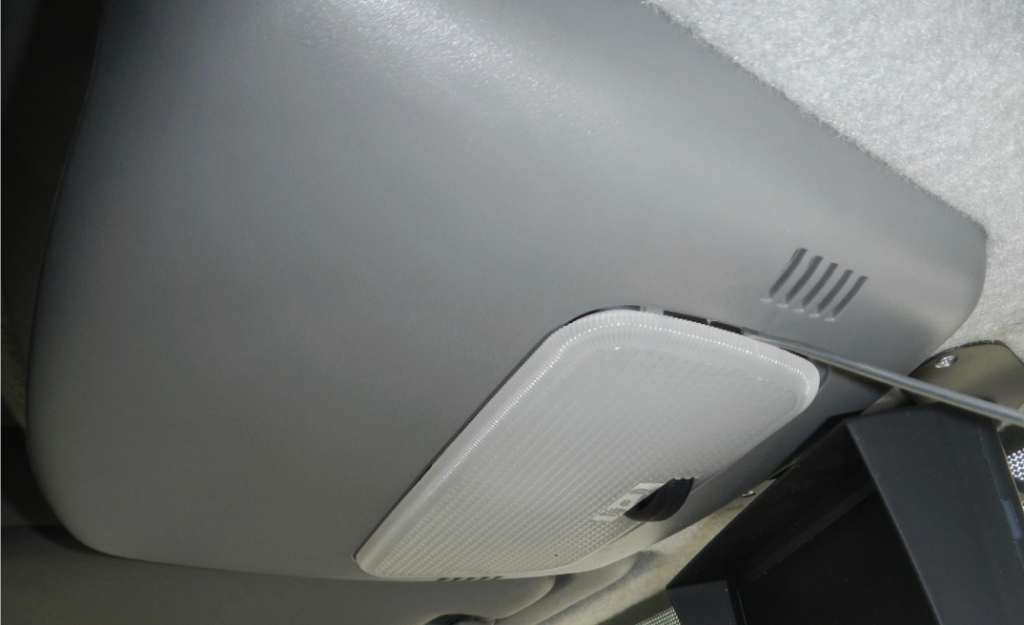

Bei mir sieht das über der Fahrertür so aus:
Ich sehe überhaupt keinen Steckverbinder.
Ich habe im Strang der von unten aus dem Armaturenbrett an der A-Säule hochkommt kein Graublaues Kabel ausmachen können.
An der Leuchte hinten sind 4 Kabel:
IMG_8925.JPG ...

Danke Christoph.
Bis auf GYBU kann ich dir Folgen. So ein Kabel ist dem Anschein nach nicht vorhanden.
Sehe ich das richtig: Kontakt 11 und 12 sind die beiden Innenleuchten.
Dann müsste ich mir aus dem BNGN ein Kabel abzweigen, oder?

Ja, das mit den PDFs habe ich mittlerweile gelesen.
Und die Datei habe ich genau auf dem beschriebenen Weg auch schon.

Allerdings ist der Plan für mich im Moment noch sehr kryptisch...
Mir ist überhaupt schleierhaft wozu in dem Bauteil die Platine mit 12 Pins ist.
Die Innenleuchten brauchen Dauer ...

Hallo Christoph,
ja so sieht der Stecker im Moment aus.
Es ist die 9018200101 die in dem 2-teiligen Gehäuse steckt (9066950469 + 9066950569), das die gleiche Form hat wie die DBE.

Mahlzeit Rosi,
dir auch Frohe Weihnachten!
Kannst du mir bitte die PDFs schicken? PN?

Moin,
bin als Teilnehmer neu hier, als Gast aber nicht mehr. Euer Forum hat mir schon sehr oft weitergeholfen! Danke.

Ich rüste meinen 318 CDI von 2007 als Camper um.
Da ich die Dachbedieneinheit mit Leselampen besorgt habe muss sie jetzt angeschlossen werden.
Die DBE heißt A906 820 00 01, ist die ...
