Pin Belegung

[kompostman]

Hallo!

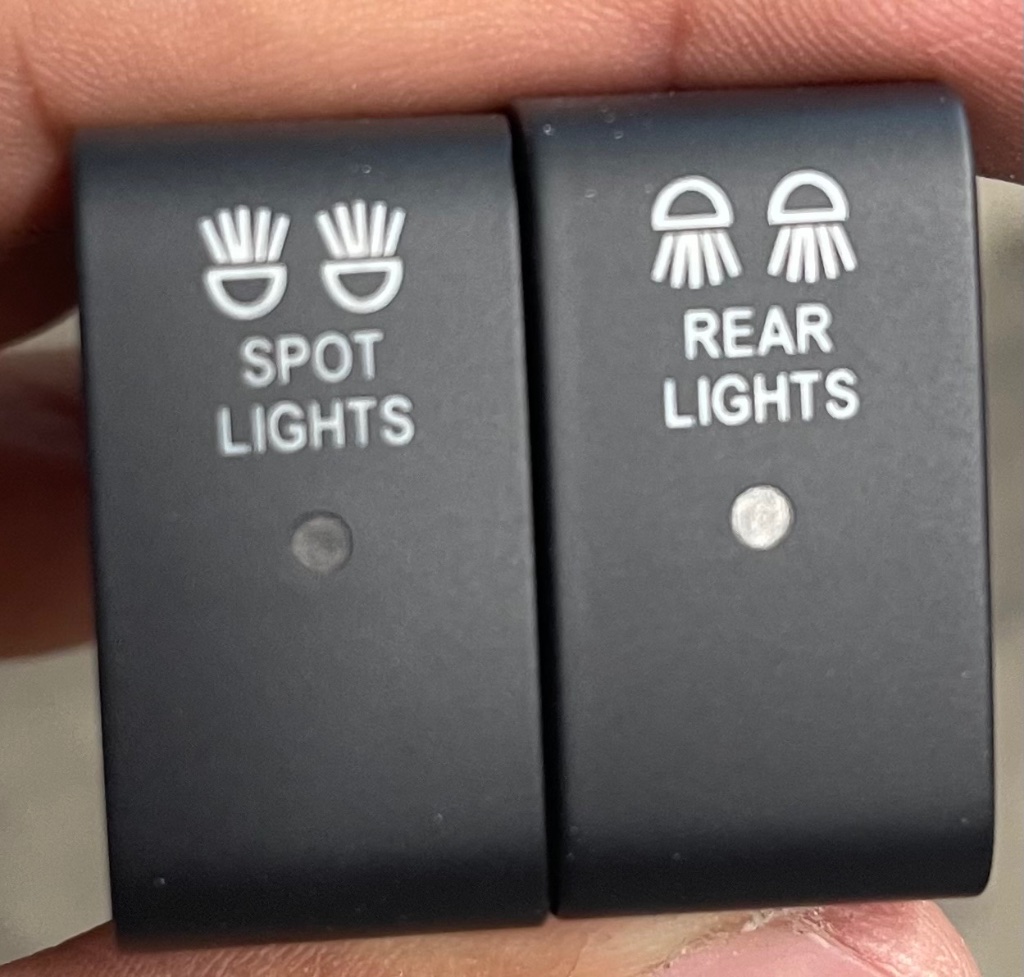

Ich habe bei Overland Equipment bedruckte Original MB Schalter für das Schalterfeld des 907 gekauft.

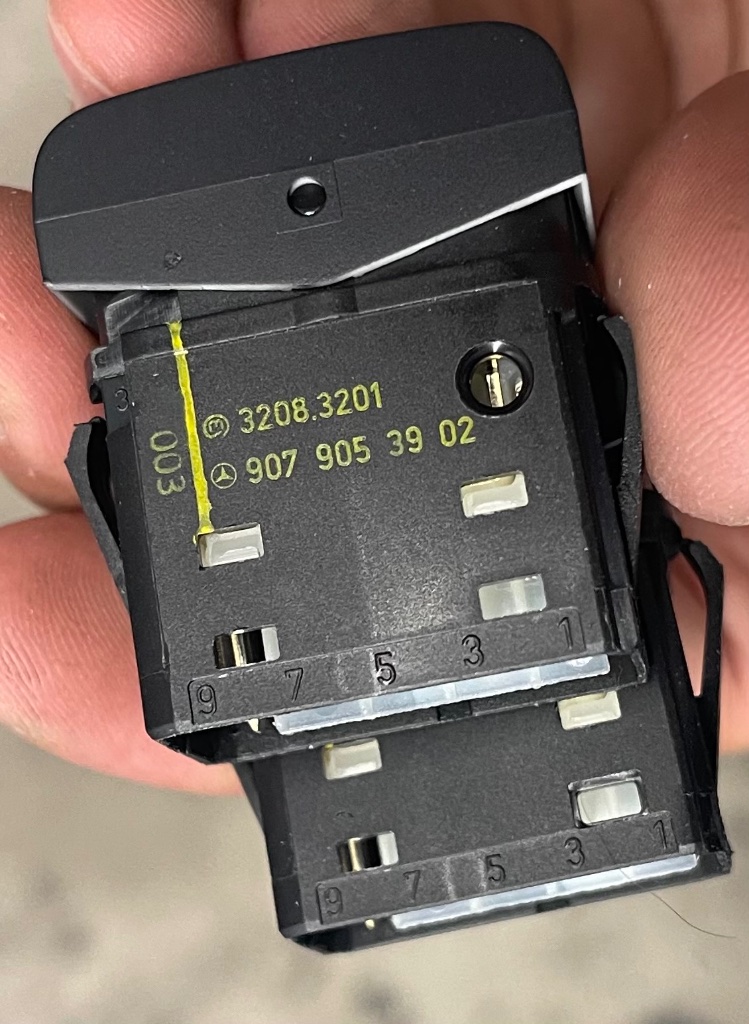

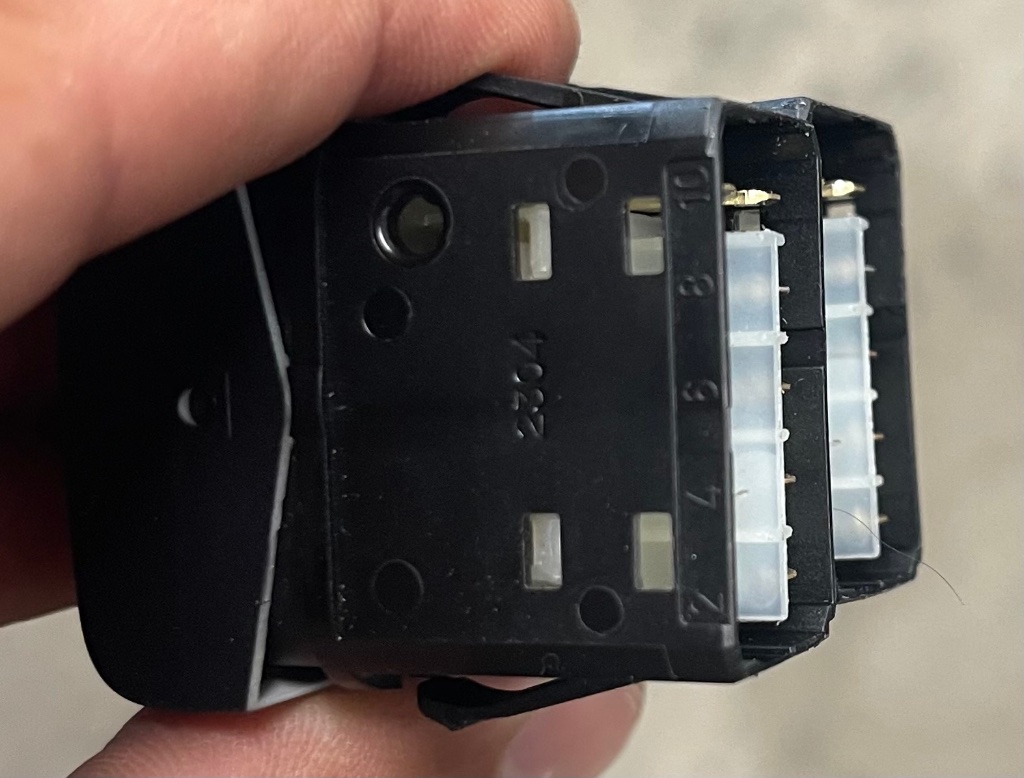

Weiß jemand von euch, wie die Pins belegt sind? Vorhanden sind die Pins 1, 3, 4, 5, 7, 9, 10

Die MB Teilenummer lautet 907 905 39 02 bei beiden Schaltern. Funktion ist An/Aus mit Kontrollleuchte bei An.

Der Schalter müsste bis auf den Wippschalter identisch mit den Schaltern aus dem 906 sein.

Der MB Teiledienst konnte mir leider nicht helfen & Overland ist im Urlaub.

[f54]

viewtopic.php?t=16090

[kompostman]

Vielen Dank!

[Der-Chris]

Der Titel deines Threads ist übrigens sehr gut gewählt! Das hast du sehr sehr gut gemacht und wenn jemand mal etwas sucht weiß der gleich worum es geht!

[hkss]

Die Pin Belegung ist jetzt noch nicht klar - oder hab ich was überlesen?
Die beiden links oben mit den Bilder funzen ich und in dem alten Thread von 2014 hab ich auch nix wirklich hilfreiches gefunden.

[kompostman]

…und in dem alten Thread von 2014 hab ich auch nix wirklich hilfreiches gefunden.

Belegung:
Pin 1 - Eingang Schalterbeleuchtung bei Stand-/Abblendlich aktiv (12V)
Pin 3 - Eingang 12V Versorgung
Pin 7 - Ausgang 12V geschaltet für Verbraucher Lampe / Navi / Relais etc.
Pin 10 - Ausgang Masse für Kontrollleuchte bzw. Schalterbeleuchtung

[hkss]

Die MB Teilenummer lautet 907 905 39 02 bei beiden Schaltern. Funktion ist An/Aus mit Kontrollleuchte bei An.

Also heute den Ersatzteilemann ein 2. mal fast eine Stunde beschäftigt.
Wir finden diese Schalter nicht.
Die Nummer (dto) sind Grundgehäusenummern, die es für über 100 oder mehr Schalter gibt.
Desshalb dachtest Du auch das beide Schalter die gleiche Nummer haben.
Die Schalter müssen aber eine andere Nummer haben, und jeder muss seine eigene Nummer haben.
Schade,- ich hätte mir gerne mit diesen Schalter etwas gebaut - aber ohne die richtige Nummer die auf der
Rechnung stehen müsste bekomme ich diese Schalter nicht bestellt.
Könntest Du vielleicht nochmal schauen?

[kompostman]

Auf der Rechnung steht auch nicht mehr drauf. Ich melde mich sobald sicher Overland nach deren Urlaub gemeldet hat.

[v-dulli]

Diese Schalter/ Taster gibt es so, bei MB nicht.
Es gibt aber 12 mit verschiedenen Piktogramme für die Blöcke links und rechts vom Lenkrad.

[kompostman]

Der Schalter an sich ist ja von MB. Wenn ich richtig liege werden nur die Taster gesondert bedruckt.

[v-dulli]

Der Schalter an sich ist ja von MB. Wenn ich richtig liege werden nur die Taster gesondert bedruckt.

Es gibt im EPC aber keine neutrale Taster.

[hkss]

ich hab das Schalterfeld E3J als Vorbereitung und hab mir diese 6 Schalter alle mal zugelegt.
Die auf dem Bild oben im Beitrag fand ich halt ganz nett und passender als meine mit dem einen Lampensymbol.
Aber gut - gibts dann halt nicht.

[gxg_4x4]

Die MB Teilenummer lautet 907 905 39 02 bei beiden Schaltern. Funktion ist An/Aus mit Kontrollleuchte bei An.

Also heute den Ersatzteilemann ein 2. mal fast eine Stunde beschäftigt.
Wir finden diese Schalter nicht.
Die Nummer (dto) sind Grundgehäusenummern, die es für über 100 oder mehr Schalter gibt.
Desshalb dachtest Du auch das beide Schalter die gleiche Nummer haben.
Die Schalter müssen aber eine andere Nummer haben, und jeder muss seine eigene Nummer haben.
Schade,- ich hätte mir gerne mit diesen Schalter etwas gebaut - aber ohne die richtige Nummer die auf der
Rechnung stehen müsste bekomme ich diese Schalter nicht bestellt.
Könntest Du vielleicht nochmal schauen?

…vielleicht helfen die Infos aus der ARL für Sprinter unter Punkt 8.4.5 - Bedienschalter (S. 251). Dort sind auch 3 Sachnummern mit aufgeführt (kann es leider nicht rauskopieren). MW konnte ich Schalter mit einigen wenigen MB Standardsymbolen und auch ohne Symbol aussuchen / bestellen

[Almaric]

Der Schalter an sich ist ja von MB. Wenn ich richtig liege werden nur die Taster gesondert bedruckt.

Da ist nix von MB, die verkaufen den nur teuer weiter. Der Hersteller ist Marquardt: https://products.marquardt.com/app/port ... efGroup=27
Die bauen übrigens auch das Steuerpanel fürs Multifunktionslenkrad, also mit Wischfläche usw. https://www.marquardt.com/loesungen/bed ... einheiten/

Ich zitiere mal Vanagaudi:
Im Elektronikhandel sind es die Marquardt Schalter Serie 3250, bei Mercedes sind es die Marquardt Schalter Serie 3208. Die 3208 gibt es nicht im Elektronikhandel. Wesentlicher Unterschied ist die Schalterkappe. Beim 3208 folgt sie dem Design der Umrahmung mit der Vertiefung in der Mitte der Wippenoberfläche. Zum 3250 gibt es zwei Varianten, einfach nach außen gebogen und als flaches S gebogen. Die Schalter selbst als auch die Elektroanschlüsse sehen für mich gleich aus.
Siehe auch: viewtopic.php?p=236696#p236696

Edit wollte nur noch anmerken, dass es sich aber um die eckigen Schalter vom 906 handelt, die beim 907 nicht in die gerundeten Aussenfelder oder in das linke 2er Feld passen! Ansonsten kann man die immernoch verwenden.

[f54]

Die 3250 sind aber zu gross und passen auch nicht beim 906 und somit auch nicht beim 907. Da gibts im Forum irgendwo ein Bild von wo beide (3250 und 3208) nebeneinander liegen. Der 3250 ist noch einmal deutlich grösser.
