Mögliche Schalter für Konsole

[Jan1]

Suche passende Schalter, die mit der Bauform in den originalen Ausschnitt passen.
Müsste so aussehen, wie der mit der Nummer 006 545 51 07, (Nebelscheinwerfer-Schalter).
Ein/Aus, Taster oder Umschalter wäre egal.

Für Hinweise wäre ich sehr dankbar! LG Jan

[windsurfshark]

Guck mal unter eBay kleinanzeigen.de unter VW LT II Schalter für Innenraumleuchte

[Jan1]

Guck mal unter eBay kleinanzeigen.de unter VW LT II Schalter für Innenraumleuchte

Danke für die Antwort.
Leider passen die nicht.

[rausch00]

Abend,
für was soll denn der Taster sein?

[Jan1]

Abend,
für was soll denn der Taster sein?

Mehrere Schalter für verschiedene Anwendungen. Abluftventilator, Umschalter Horn/Hupe,
Arbeitsscheinwerfer, Kamera, u.s.w.
Wichtig wäre, das diese mit der Bauform in die Konsole passen.

[rausch00]

Also Prinzipiell ist dir auch egal was vorne auf dem Taster/Schalter für ein Symbol ist?
Ich hab mir mal einen Taster (!) bei Mercedes für die Laderaum Beleuchtung geholt mit Teilenummer A005 545 24 07
Dieser hat Vorne auch ein Symbol für die Laderaumbeleuchtung. Leider war es halt ein Taster und ich hab mir von Eltako ein 12V Relais mit eingebaut. Schalter passt vorne in die Konsole.

viewtopic.php?p=218084#p218084

[zizibusi]

Hallo. Ich hatte vor ca. 6 Monaten bei Siedler-Thill in Luxembourg mehrere Wippschalter und leere Blenden gekauft. Diese stammen von Actros Reisebussen, waren neu und wurden in verschiedensten Varianten in der Bucht angeboten. Die Wippen mit falschem Emblem lassen sich mit den neutralen Blinddeckel tauschen und mit eigener Beschriftung versehen. Einzig die Beleuchtung fällt dann weg, was aber mit einem kleinen Loch umgangen werden könnte. Von den Abmessungen passen die Schalter, die Wippen sind leicht rundlicher als die alten, was man aber kaum sieht. Ich musste die Kabel aber selber anfertigen, Stecker hatte ich keine dazu bekommen.
Somit frag mal dort oder suche im Reisebusbereich.
Gruss, Peter

[MainzMichel]

Das mit den Bus-Schaltern und den etwas anders geformten Wippen ist korrekt. Das fällt aber nur auf, wenn man es weiß. In älteren Stadtbussen sind sie auch drin. So habe ich einen Bus-Schalter mit "TV"-Symbol verbaut, mit dem ich die Rückfahrkamera unabhängig vom Rückwärtsgang einschalten kann.

Adios
Michael

[der.harleyman]

Sorry, wenn jetzt alles aus Blick des 906ers kommt. Dennoch ist etwas Info für Dich dabei.
Die Grundkörper der meisten Schalter der Firma Marquart ist bei den Transportern von MB identisch.
Man kann dies von der Rückseite an der Kontur und dem Stecker erkennen.
Ich nehme hier für mein eigenes Projekt eines Schalters für Fernlich die offene Stelle neben dem
Lichtschalter als Einbauort. Modelle ohne Xenon haben dort die LWR.

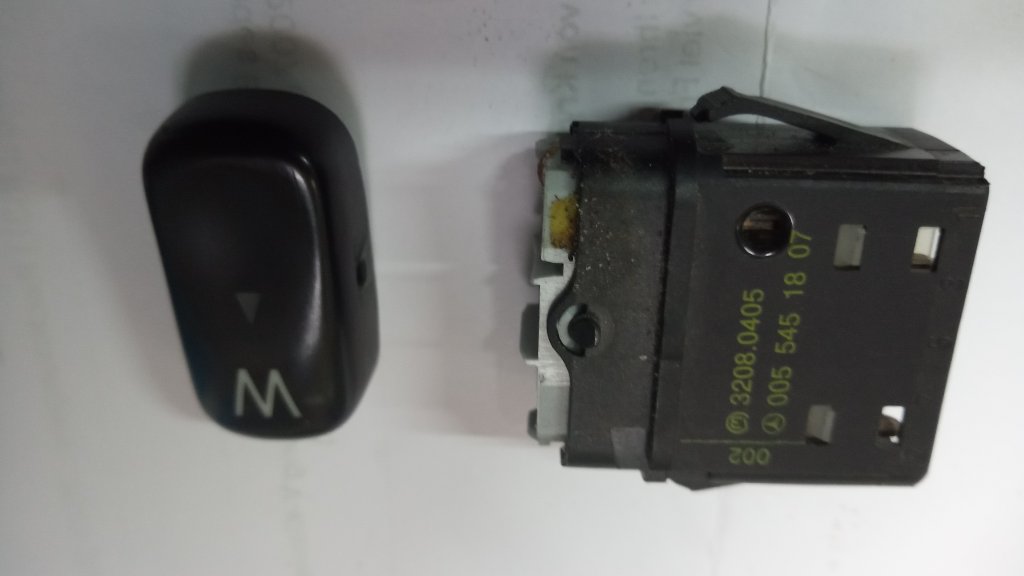

Hier ist also mein Versuchsobjekt. Ein Schalter mit W Symbol...

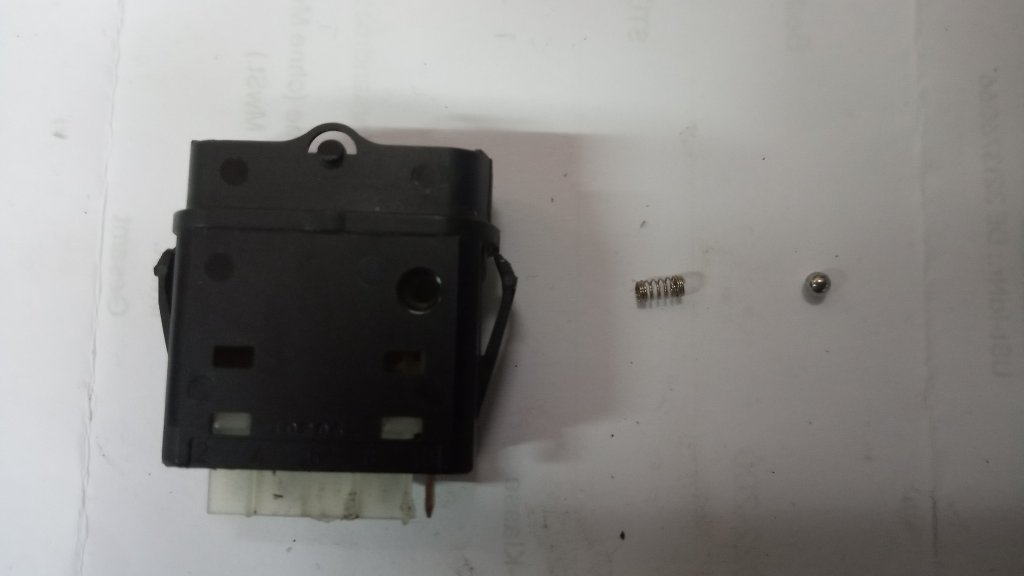

Der Schalter wird neugierig zerlegt. Dabei kommen Feder und Kugel der Rastfunktion zum Vorschein.

Vorsicht. Feder und Kugel auffangen!

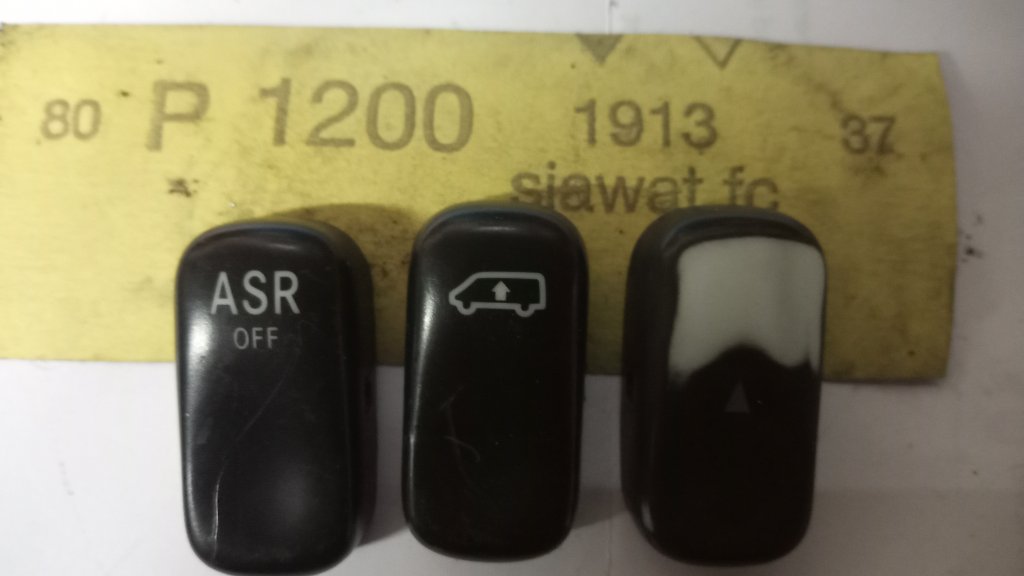

Das W-Symbol schleife ich vorsichtig naß ab.

Blanker Schalter.

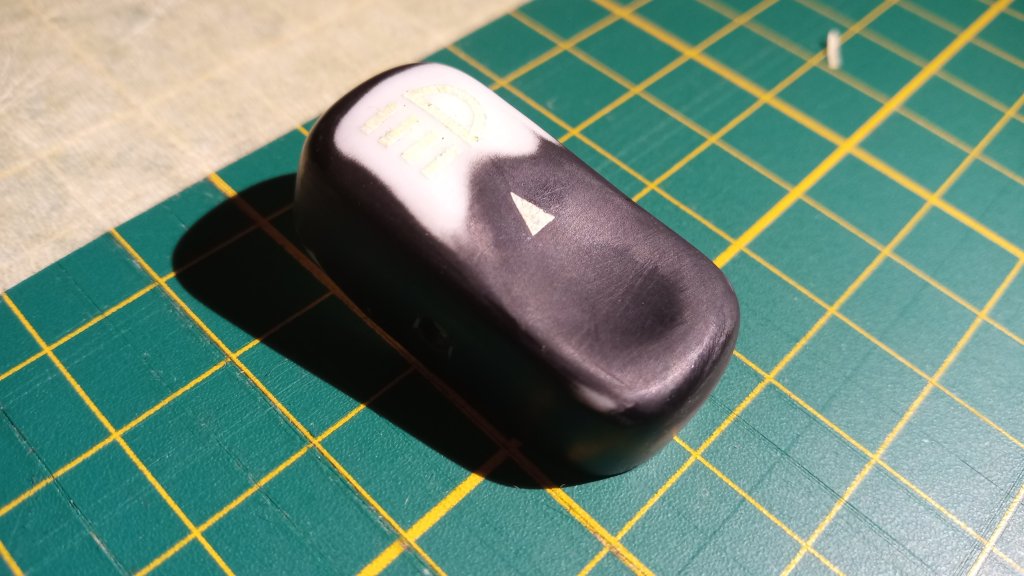

Jetzt muss man gaaanz genau hinsehen. Auf der Kappe sind kleine schmale Steifen Kreppklebeband angebracht.

Kreppklebeband als Maske

Dann kommt einige Schichten schwarz matt aus der Spraydose drauf. Klebeband runter und Strom dran.

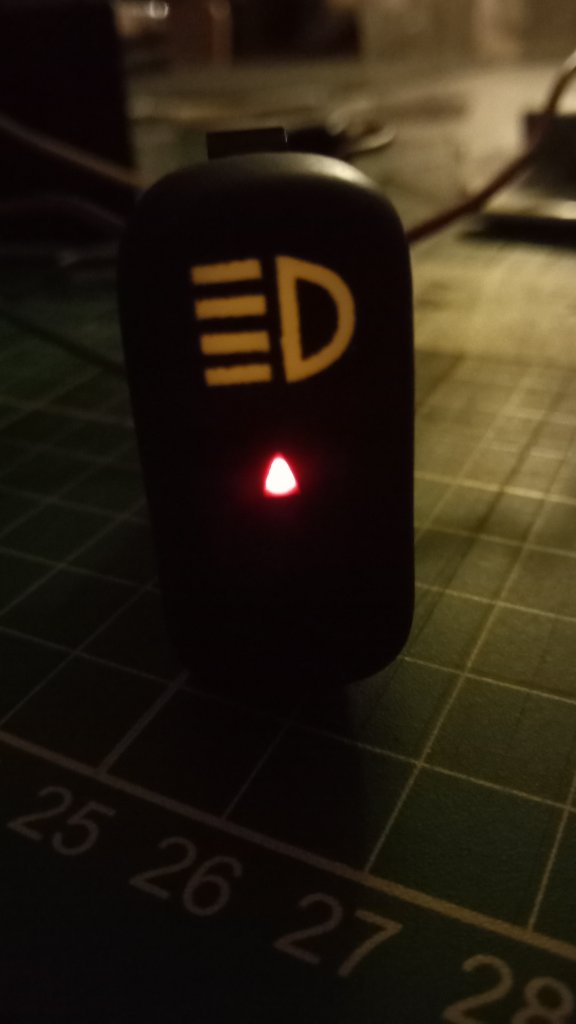

Hintergrundbeleuchtung und Funktionskontrolle

Die rote LED habe ich noch gegen eine blaue ersetzt. So sehe ich, wenn die Zusatzscheinwerfer mit leuchten.

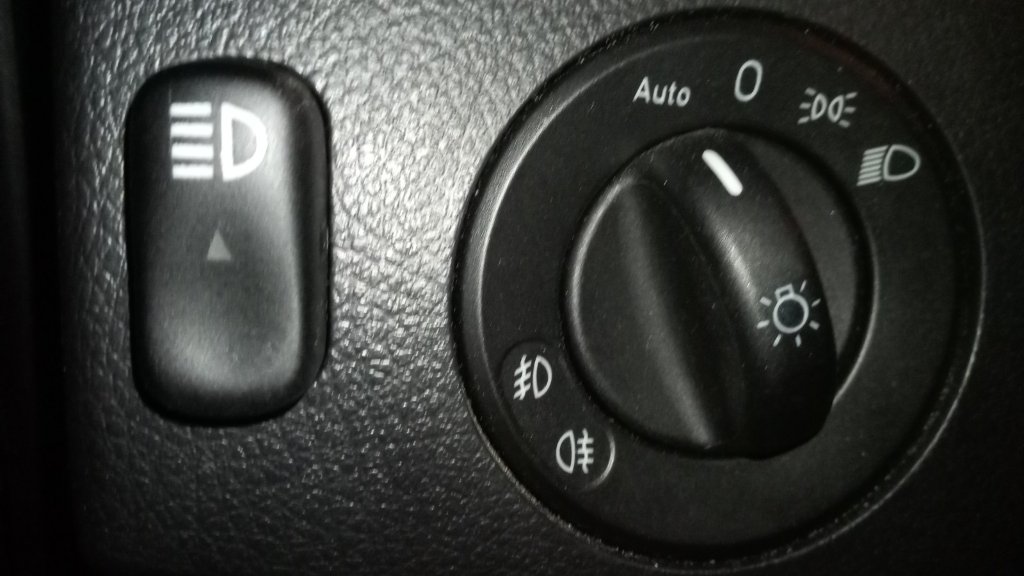

Schaut dann eingebaut so aus:

Installiert

[der.harleyman]

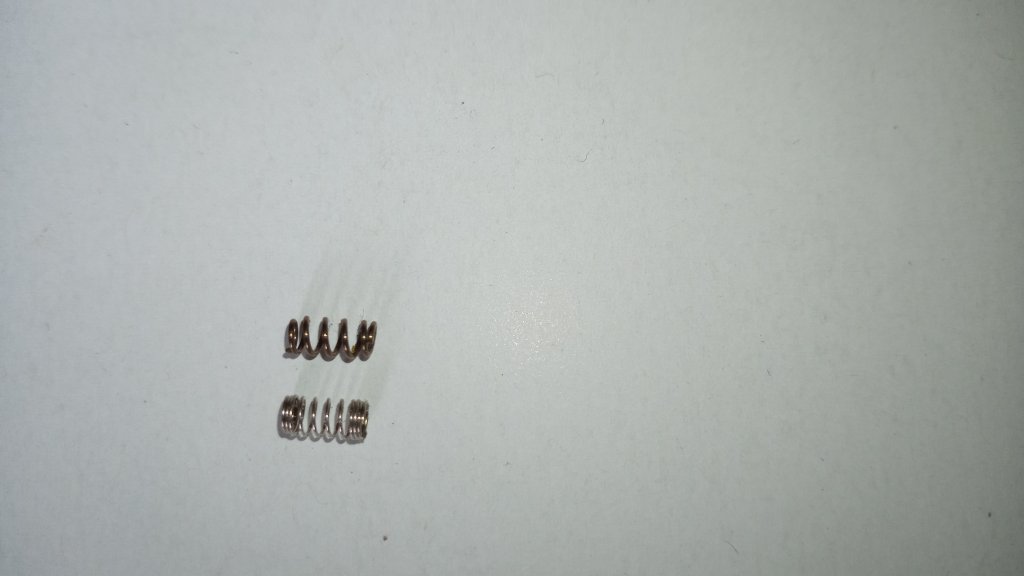

Die Stärke der Feder entscheidet, ob es ein rastender Schalter oder ein Taster ist.
Sofern nur die Kappe abgenommen wird, bleibt die Feder im Schalter drin. Keine Angst!

Dicke Feder = Schalter
Dünne Feder = Taster

Durch Austausch der Feder wird ein Taster ein Schalter und umgekehrt.

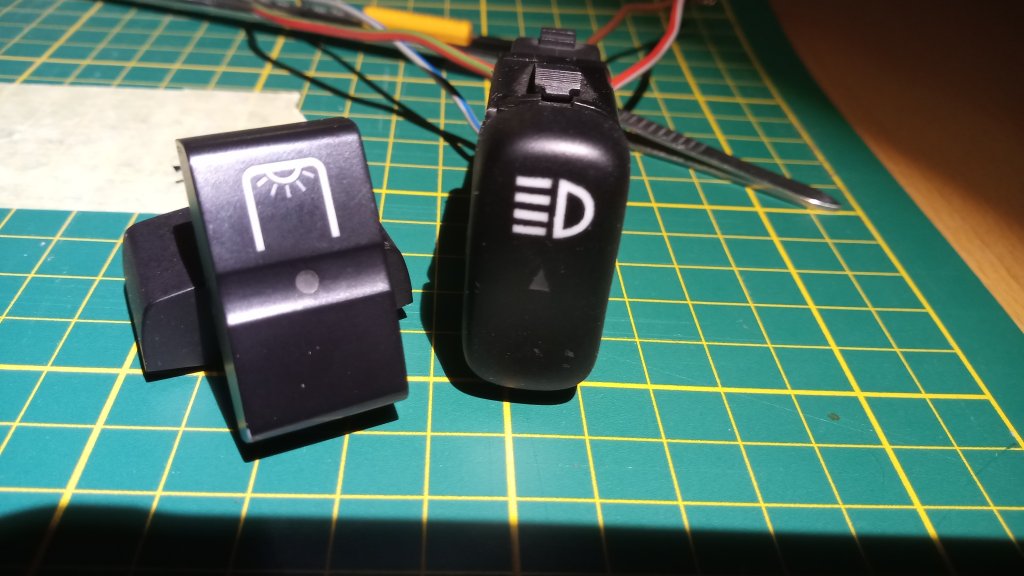

Die Kappen des 906ers und des 901ers sind austauschbar. Der Grundschalter ist gleich.

Identischer Grundaufbau

Auf diese Weise habe ich mittlerweile einige Schalter gefertigt, die es so nicht zu kaufen gibt.
Der Fernlichtschalter wurde später übrigens nochmals neu lackiert. Die Striche des Symbols
waren mir zu fett. Das schaut heute besser aus. Habe aber derzeit nur die älteren Fotos.

Individuelle Kappen

[skipper01]

soweit ich weiß passen die Schalter von Carling

https://www.carlingtech.com/de

die habe ich in den originalen Ausschnitten bei meinem Fahrzeug drin.
312 d bj 1999

[MainzMichel]

Sehr schön! Das mit dem Herunterschleifen und Lackieren hatte ich mir auch schon überlegt, aber dafür bin ich zu grobmotorisch. Das Symbol würde bei mir Sch** aussehen, das weiß ich vorher schon.
Schalter hatte ich auch schon einige zerlegt, aber nie verstanden, was den Unterschied Taster/Schalter ausmacht. Das da eine andere Feder drin ist, fiel mir nie auf. Und ich wäre auch nie auf die Idee gekommen, dass das der gesuchte Unterschied ist.

Adios
Michael

[Jan1]

soweit ich weiß passen die Schalter von Carling

https://www.carlingtech.com/de

die habe ich in den originalen Ausschnitten bei meinem Fahrzeug drin.
312 d bj 1999

Wäre dann die Serie S?
https://www.carlingtech.com/de/rocker-switches-s-series

[skipper01]

das bleibt dir überlassen. die Serie S hat das Ausschnittmaß 20 x 40. ich habe aber auch einige mit dem Ausschnittmaß 22 x 44.
mit einer guten Feile geht das...
