Schaltplan Luftfederung / Air Dryer WABCO / Knorr Kompressor

[Semi69]

Hallo Zusammen,

danke für die schnelle Aufnahmen und Registrierung hier im Board. Bisher konnte ich vieles über die Suchfunktion
finden / nutzen, aber im Moment komme ich grad nicht weiter. Vielleicht kann mir hier jemand den richtigen
Hinweis / Denkanstoß geben.

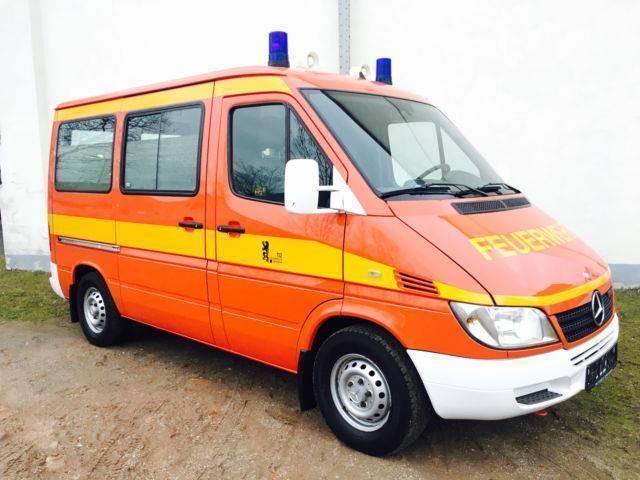

Vor einem Monat habe ich mir folgendes Fahrzeug ehemals Feuerwehr Dresden gekauft:

Name des Bus: Flynn Van Schweden
Hersteller: Mercedes Sprinter W902
Model: 211 CDI
Baujahr: 2004
Sonderausstattung/Nachrüstungen: Feuerwehr / Krankenwagen
km-Stand: 170000km
FahrgestellNr.: WDB9026611R676173

Flynn soll mal ein Wohnmobil werden mit minimaler Ausstattung. Hab auch kein Zeitdruck oder Stress. Jedenfalls
mache ich gerade die Elektrik und hänge an der Luftfederung bzw. die Ansteuerung dazu. Im konkreten könnte
ich einen Schaltplan gebrauchen. Anders wie bei den Heizsystemen die verbaut sind, finde ich keinerlei Unterlagen dazu.
Es scheint wohl auch so zu sein, das es sich nicht um einen Mercedes Umbau handelt bei der Luftfederung.

Kann mir bitte jemand dazu helfen?

Folgende Daten konnte ich bereits ermitteln, aber noch nicht richtig in Einklang bringen:
- 3 Sicherungen im Sitzkasten: 40A, 10A, 7.5A
- 2 Relais,
1 Relais 70A, geht über die 40A Sicherung direkt an den Kompressor,
1 Relais geht über die 10A Sicherung direkt an das Solenoid Ventil und den 2 Pol Stecker
- 2 Stecker: 1x 4 Pole voll belegt, 1x 2 Pole voll belegt
- Kompressor ist von Knorr-Bremsen 0504050007
- Lufttrockner mit 12V Heizung ist von WABCO 4324100070
- Solenoid Ventil ist von Flo Control, 609500/666 + Q3C.124.BB0 A4
- Luftfederventil ist von Wabco 4640080100 Luftfederventil 464008
- Es gab wohl mal einen Schalter im hinteren Teil zur manuellen Heckabsenkung

Habe noch diverse andere Info's die mich aber nicht wirklich weiter bringen und evtl. den Thread hier nur unnötig aufblasen...

Danke fürs lesen und freue mich um jede Art der Rückmeldung

Cheers

Semi

Updates:
12.07.2017 - Solenoid und Luftfederventil identifiziert

[CCC]

Hi Semi96,
bist du mit deinem Projekt fertig geworden?
Wie lief es mit der Luftfederung/Niveauregulierung?
Ich habe einen W906, 2014, 319er mit einer VB Anlage.
Da versuche ich mich gerade schlau zu machen und frage mich wie schlau es war so einen RTW zu kaufen.....
AG

[Vanagaudi]

Ich habe einen W906, 2014, 319er mit einer VB Anlage.
Da versuche ich mich gerade schlau zu machen

Hast du da eine konkrete Frage? Dann möchte ich dich bitten, diese im Sprinter 2 Forum zu stellen.
