Audio 15 Rückseitenanschlüsseerklarung?Map pilot Ausbau?

[MilitaeryPolice]

Hallo,
Habe gestern mein Audio 15 ausgebaut. Die Anschlüsse vom Quadlockstecker sind ja grob klar, aber die anderen vier kann ich nicht herausfinden. Kann mir jemand die vier Stecker/Buchsen erklären?

Habe Map Pilot, Freisprecheinrichtung ...

Würde den Map Pilot gerne ausbauen, gibt es da eine Einleitung?

Jemand einen Tip, wo ich ein Gegenstück von Quadlockstecker mit Kabel bekomme? Isostecker hab ich schon und würde sie gerne selber verbinden.

[Rosi]

Meinst/suchst Du so etwas

[Exilaltbier]

Frage notfalls hier nach :

https://www.caraudio24.de/Zubehoer/CAN- ... _7938.html


https://www.caraudio24.de/Service-Einba ... :_:19.html

[MilitaeryPolice]

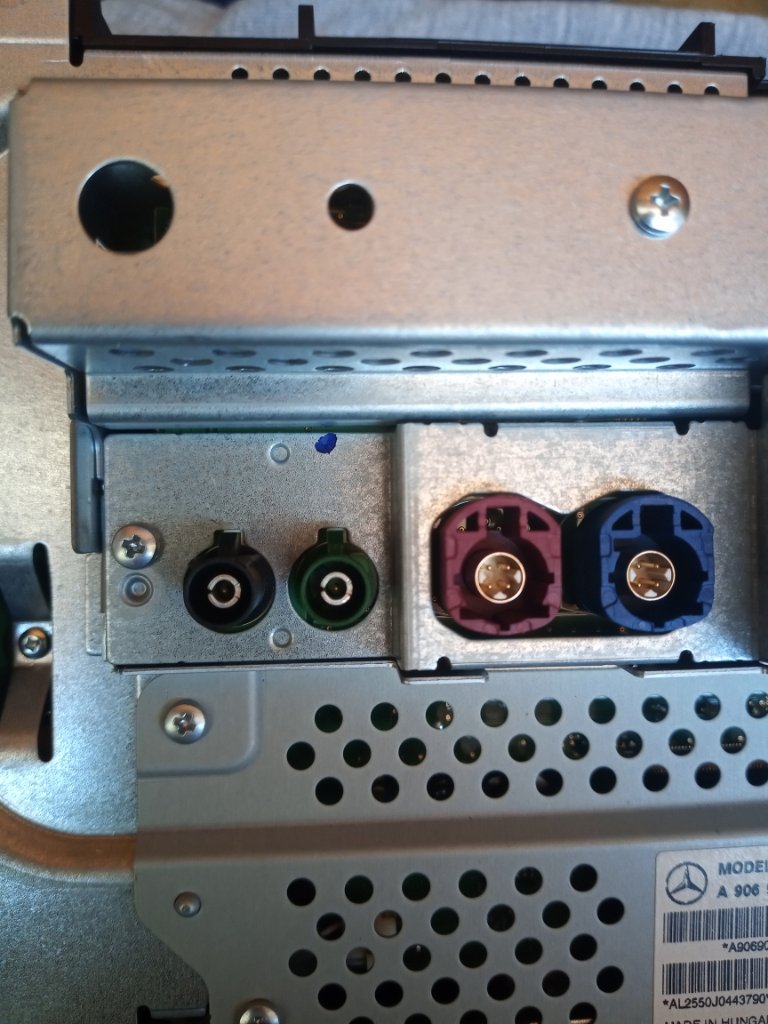

Mir wäre die vier Anschlüsse auf dem Bild wichtiger.

Sowas ähnliches wie in Beitrag 1 meinte ich

[Exilaltbier]

...genau...und der Mensch bei Caraudio weiss wie die heissen und wofür die sind und kann dir die entsprechenden Steckerchen bestimmt gerne ins Haus liefern

[Vanagaudi]

Mir wäre die vier Anschlüsse auf dem Bild wichtiger.

Sowas ähnliches wie in Beitrag 1 meinte ich

Du meinst die FAKRA-Buchsen. Die eine vierfache ist für die Video-Leitung zu MapPilot, die andere für den externen USB-Anschluss. Die Kabel dazu sind schweineteuer, sogar in Fernost kostet eine einfache Leitung über 20 Euro. Die USB-Leitung über FAKRA gibt es oft günstig als Nachbauset für BMW-Fahrzeuge. Die sollten auch auf das Audio15 passen. Die Belegung ist genormt. Lediglich die Ladeleistung des Audio15 ist nahezu nicht vorhanden, der Strom reicht so gerade eben für den Betrieb eines USB-Sticks.

Ein einfacher FARKA-Stecker ist für den Video-Anschluss der Heckkamera, der andere einfache FAKRA-Stecker ist die Radioantenne. Da bekommst entsprechende Kabel und Adapter auch zu angemessenen Preisen auf dem heimischen Markt.

Wenn du ein Kabel kaufst, achte auf die Farbe. Die muss passen. Lediglich die türkis-blauen passen überall drauf. Bei denen musst du selbst aufpassen, wo du sie einsteckst.

[MilitaeryPolice]

Vielen Dank vanagaudi. Das war super.

Ich hab ein neues Radio daheim und will ungern die originalen Kabel vor dem Stecker kürzen.

Man weiß ja nie ob man es Mal wieder Zurückhaut.

[Vanagaudi]

Alle FAKRA-Kabel sind mit den üblichen Mittel kaum herstellbar. Dazu sind die Adern einfach zu dünn, für die FAKRA-Stecker benötigt man besonderes Werkzeug. Es ist besser, wenn du entsprechende Adapter verwendest. Wenn du einen externen USB-Anschluss hast, dann ein neues, passendes Kabel einziehen. Den Kabelbaum für den MapPilot solltest du sauber ausbauen. Mit dem Halter zusammen lässt es sich gut verkaufen.

[Rendlon]

Hallo,

sollte man den Antennen Splitter auch mitausbauen?

Gruß und Dank

[Vanagaudi]

Wenn du ihn nicht mehr benötigst, dann solltest du ihn ausbauen. Falls er noch an zwei Verbrauchern angeschlossen ist, dann muss er drin bleiben.

[Rosi]

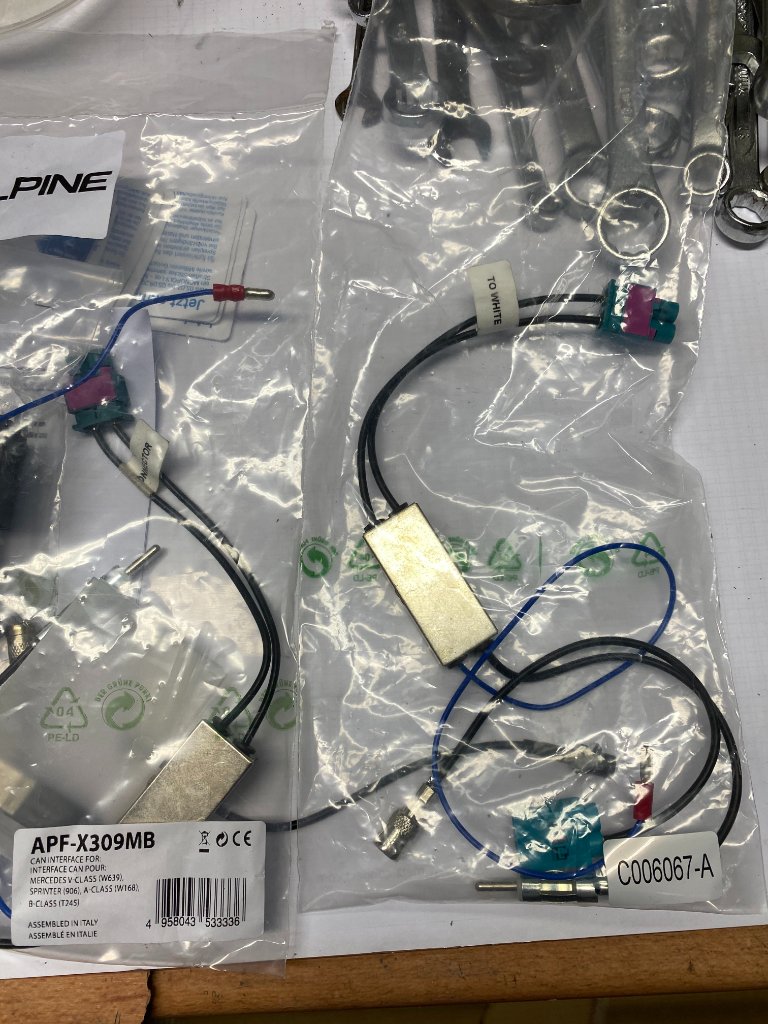

Ich habe vom originalen CAN zu UART Interface von ALPINE einen Antennenadapter für 2 Antennen nebst Phantom-Einspeisung übrig, weil vor der MOPF lediglich eine Antenne im Sprinter ist.

[Rendlon]

Hallo Vanagaudi,

frage deshalb, da ich den Audio 15 mit Beckermodul veräußern möchte.
Würde neues FM Kabel von der Antenne ziehen und eine DAB Antenne hat der neue Radio als Scheibenklebe-
Variante mit dabei.
Sollte also kein Verbraucher mehr benötigen.

Und falls Nachfrage besteht würde halt alles mit dabei sein.

Gruß

[Vanagaudi]

In den Fall solltest du am einfachsten alles zusammen auf einmal veräußern. Die neue Scheibenantenne schließt du direkt an das neue Radio. Für den Anschluss der FM Antenne denk an die separate Antennenstromversorgung. Vergiss beim Verkauf nicht, den Kabelsatz zwischen Radio und dem Navi-Modul, sowie den Navihalter beizulegen. Dann ist das ein kompletter Einbausatz.

[Rosi]

Würde ... eine DAB Antenne ... als Scheibenklebe-Variante ...

NEIN Scheibenantennen funktionieren im Sprinter besch..., weil zu viel Blech darüber ist.

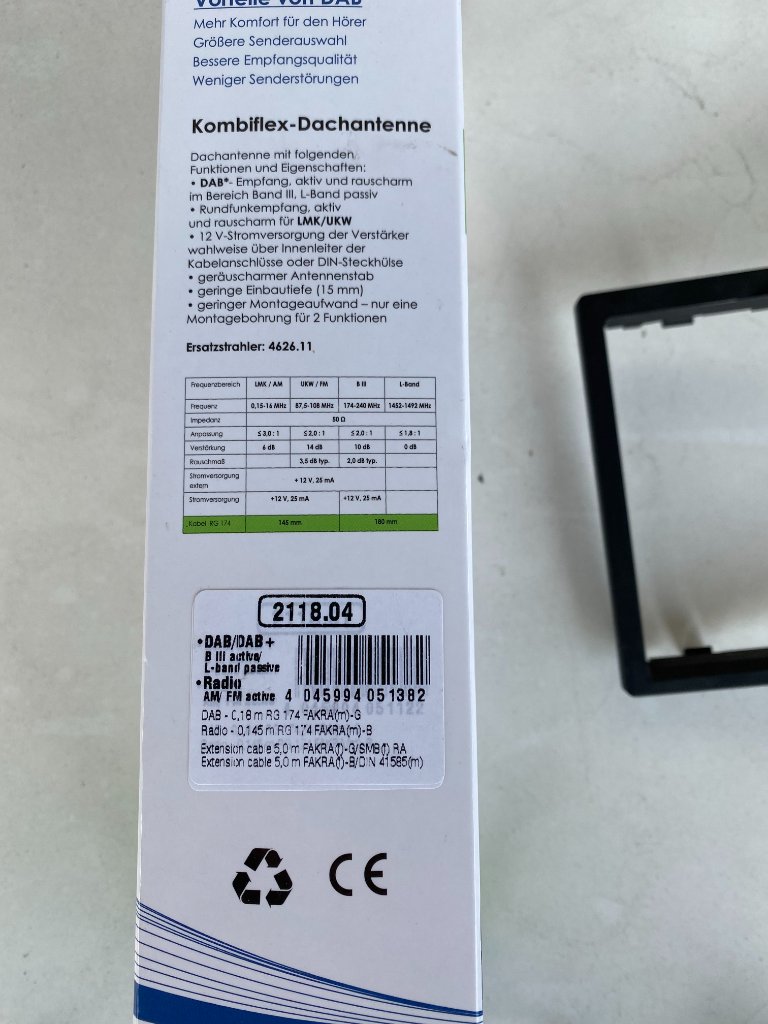

Guckst Du lieber bei Antennentechnik Bad Blankenburg und tauschst die Dachantenne aus
