LED Hauptscheinwerfer

[Rosi]

Ich kann nicht zaubern und einen so großen Kopf alle Schaltpläne darin abzulegen hab ich auch nicht, gut mir Leid

Hab Dich trotzdem lieb.

[Rosi]

Pin 1 0,5 sw-or Z3/56 Endhülse Kl.15 Leuchtweitenregulierung
Pin 2 0,5 or Z36/12 Endhülse Steuerbus Leuchtweitenregulierung
Pin 4 0,5 br-or Z6/103 Endhülse Masse Leuchtweitenregulierung

[Rosi]

Pin 1 0,5 sw-or Z3/56 Endhülse Kl.15 Leuchtweitenregulierung
Pin 2 0,5 or Z36/12 Endhülse Steuerbus Leuchtweitenregulierung
Pin 4 0,5 br-or Z6/103 Endhülse Masse Leuchtweitenregulierung

So einfach war´s scheinbar nicht. Leuchtweitenregulierung geht auch nach "Umstecken" eines (rechten) Scheinwerfers nicht. Auch wenn ich den linken Stecker ganz abziehe, um evtl. Störung der LWR auszuschließen, bewegt sich die rechte LWR gar nicht

[Rosi]

auf diesem Bild sieht man jedoch das Linie zur Motorhaube besser passt ....

Ich finde, daß der LED-Scheinwerfer unten/Mitte weiter rein ./. oben weiter raus könnte
Könnte + würde mal jemand die orig. Scheinwerfer des/am MOPF, insbesondere diese(r) neuralgischen Stellen fotografieren

[Rosi]

... Könnte + würde mal jemand die orig. Scheinwerfer des/am MOPF, insbesondere diese(r) neuralgischen Stellen fotografieren

[v-dulli]

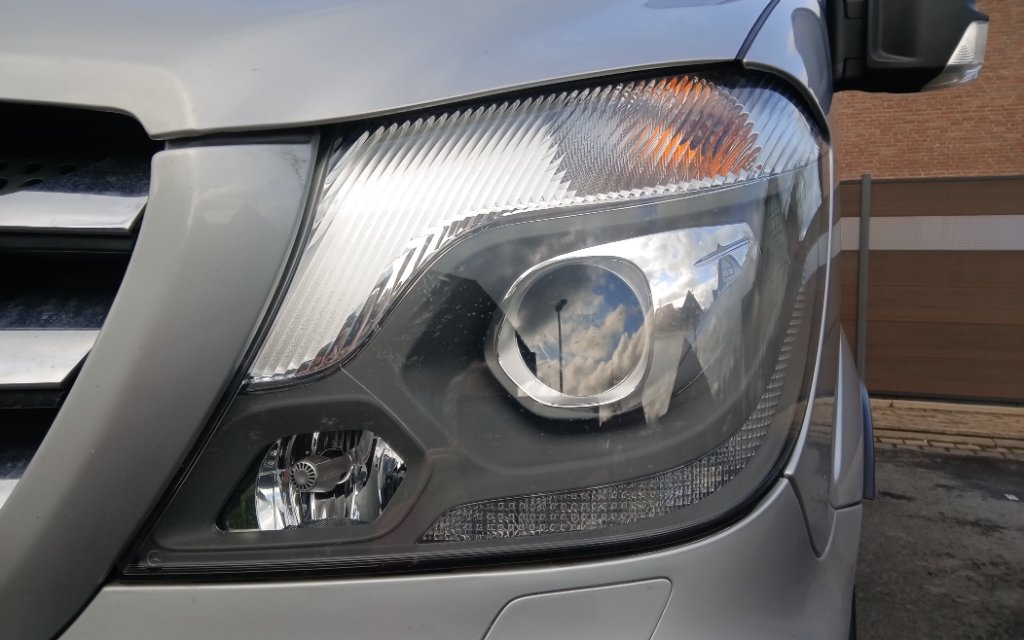

Rechts

[v-dulli]

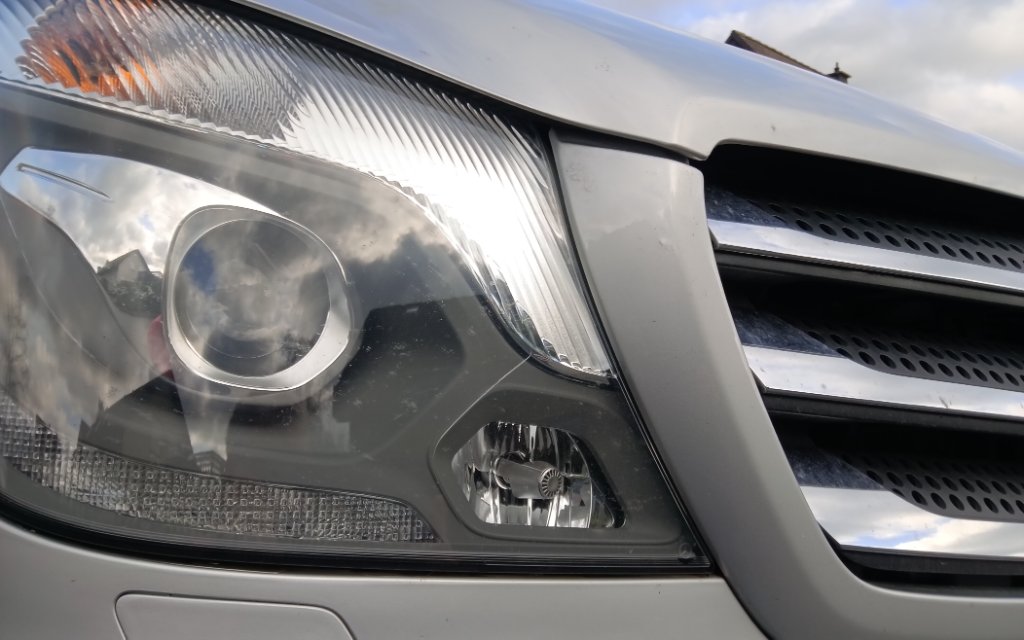

Links

Das ist soweit gewollt.

Und das ist meine Abdichtung des Motorraums.
Ich bilde mir ein dass es dadurch ruhiger geworden ist und der Motorraum bleibt sauberer/ trockner

[Rosi]

So einfach war´s scheinbar nicht. ...

Nach Prüfung des Formosen (Taiwanesen) + Änderung sw ./. bl (durch mich ) funktioniert die LWR.
Bevor ich jetzt zum befreundeten WINTEC fahre, will ich beide Scheinwerfergehäuse zumindest Pi mal Daumen justieren.
2m vorm Sprinter (mit 255/60R18 ca. 3cm höher) hat. Pos. 0 = ca. 1,12m Höhe ./. Pos. 3 = 1m.
Xenon daneben mit 235/65R16C hat in 2m Entfernung ca. 90cm.
Hat/weiß jemand die Werte/Maße in 10m Entfernung

[Rosi]

... Wenn die wirklich kommen, kauf ich die, ...

Bei Anfragen an litec bitte auf das Sprinter-Forum beziehen, oder besser direkt über mich, um perspektivisch für unser Forum irgend einen Vorteil herauszuholen; Werbung, weitere Produkte für Sprinter, Preis ...

[hljube]

Was steht den auf dem Scheinwerfer?
1.5%?

Dann muss es in 10m 1.5% unterhalb Mitte Höhe Scheinwerfer hell werden
